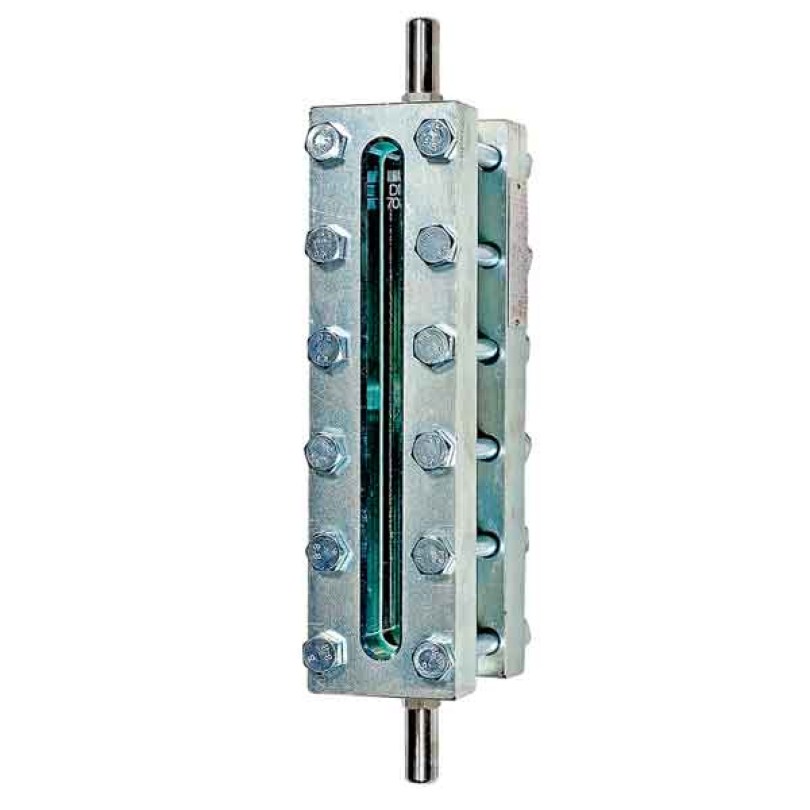

Indicator de nivel transparent din otel carbon TMF

DESCRIERE:

Indicatorul de nivel TMF cu sticla transparenta este destinat indicarii vizuale imediate a nivelului de lichid dintr-un rezervor. Construcție standard din oțel carbon, cu racorduri laterale cu flanșă, acest indicator de nivel se potrivește perfect pentru indicarea nivelului la cazanele de abur până la 34 bar. Este echipat cu două sticle borosilicate, conform standardului DIN 7081 tip A.
Indicatorul de nivel TMF trebuie conectat prin doi robineti de izolare NX. Racordarea vanei se face prin conducte netede Ø16 mm, permitand o reglare a distantei pana la centru.

Corp din oțel carbon. Sticla borosilicata transparenta tip A DIN 7081. Latime 30 mm. PS: 64 bar - TS: 243°C. Conexiune la robinete NX prin conductă simplă de Ø 16 mm.

SPECIFICATII:

Certificat 3.1: Da (opțional)

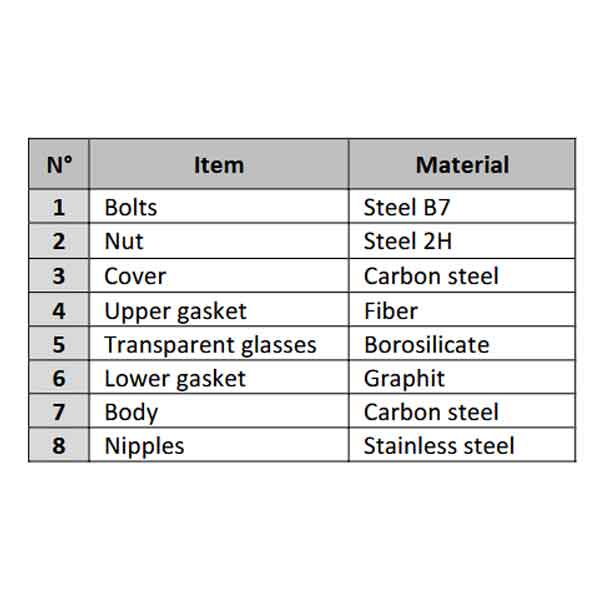

Material carcasa: Oțel carbon A105 (1.0460)
PS (bar): 64
TS max (°C): 243
Tubulatura: 16 mm
Perioada de garantie: 1 an
Distanta intre centru (mm): 370
Marimea: T6
Sticla tip: A6

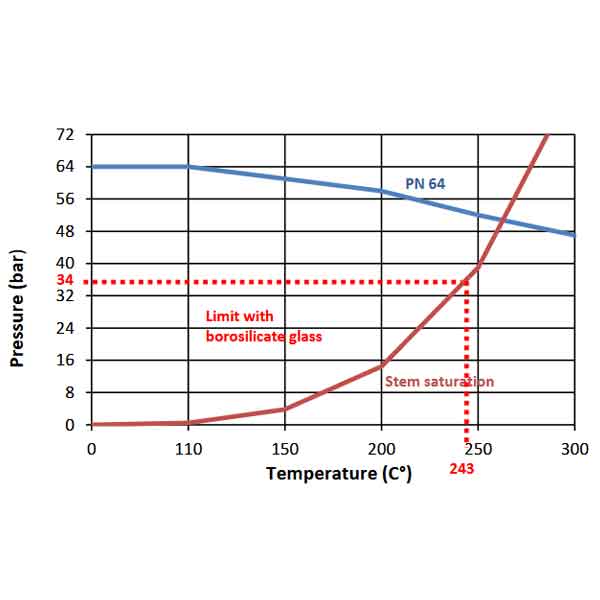

GAMA DE APLICARE:

Presiune maximă admisă a fluidului: PS 64 bar până la 20°C
Temperatura maxima admisa a fluidului:TS 243°C cu sticla borosilicata
Temperatura maximă admisă a fluidului: TS 280°C cu mica
Utilizați pe abur saturat: 34 bar până la 243°C

REGULAMENTE ŞI STANDARDE DE CONSTRUCŢIE:

Element / Standard
Directiva echipamente sub presiune 2014/68 / Exclus
Dimensiunile sticlei / DIN 7081
Materiale din oțel / EN 1503-1

CONEXIUNI:

Nipluri netede ø16mm, lungime 60mm

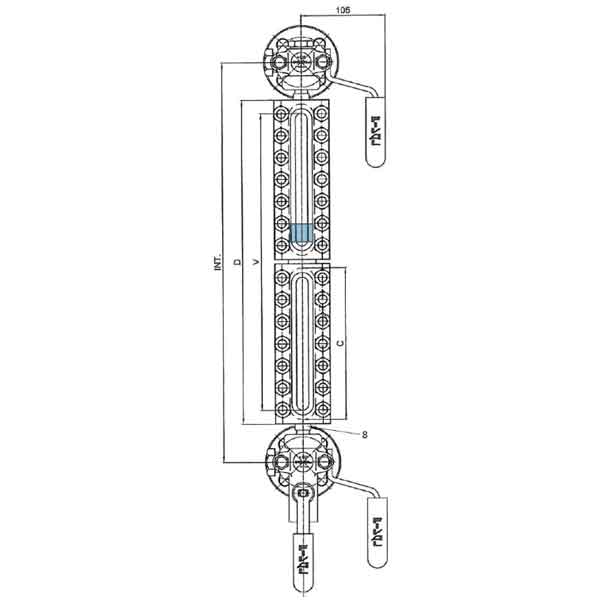

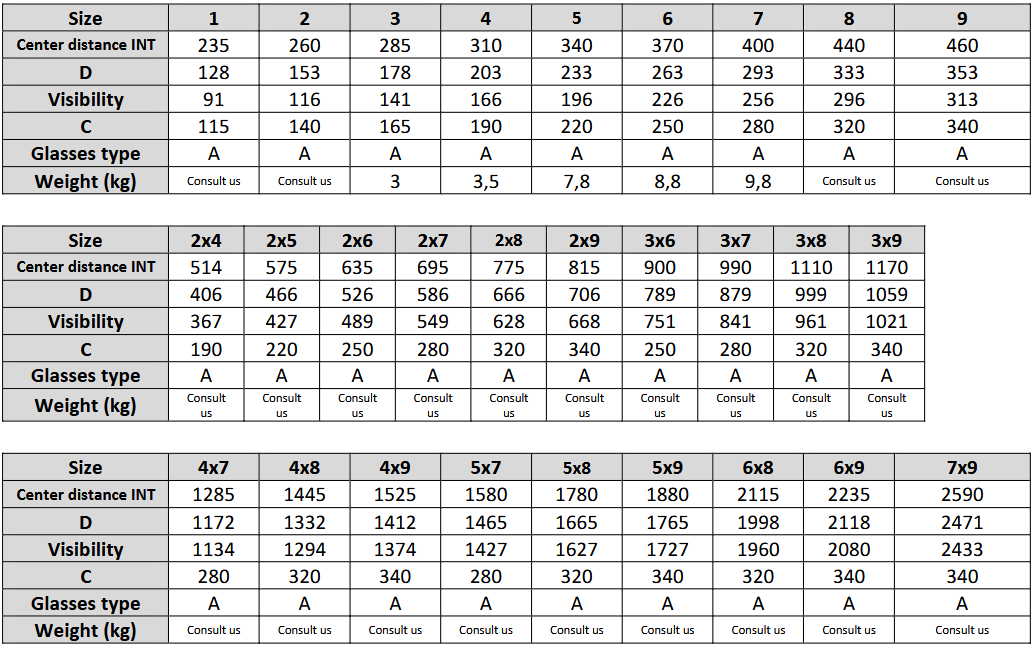

DIMENSIUNI (mm) ȘI GREUTATE (kg):

MONTARE:

1 - Izolați sistemul de alimentare al indicatorului de nivel și scoateți carcasa indicatorului reflex din instalație.

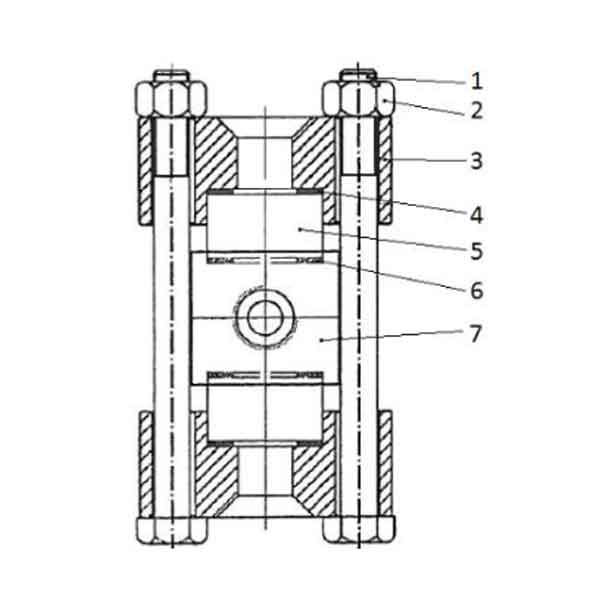

2 - Pentru instalarea sticlei borosilicate, începeți prin a deșuruba în ordine șuruburile (componenta 8) ale carcasei și deșurubați șuruburile etrierilor de siguranță (componenta 1).
3 - Scoateți delicat ambele capace (componenta 6) din carcasă pentru a îndepărta geamul de reflexie (componenta 3) deteriorat, distanțierul superior (componenta 2) și articulația inferioară (componenta 4).
4 - Curăţaţi impactul garniturii (componenta 4). Este foarte important să utilizati o garnitură nouă pe suprafața absolut curățată. (Nu reutilizați niciodată garnitura veche).
5 - Montare succesiva :
- Garnitură inferioară (componenta 4), sticlă cu suprafața canelată în contact cu garnitura inferioara(componenta 3), distanțier superior (componenta 2),
Puneți înapoi în poziție atât capacele (componenta 6) ale carcasei, cât și etrierii de siguranță (componenta 1).
- Strângeți șuruburile etrierilor (componenta 1) de siguranță.
- Strângeți șuruburile inferioare (articolul 8).
- Nu strângeți niciodată corpul indicatorului de nivel într-o menghină, ci puneți-l pe o suprafață plană.
- Nu folosiți niciodată adezivi.
6 - Opțional, o MICA de protecție (doar pentru sticle transparente) poate fi pus pe sticlă (Lichid cu rating ridicat).
7 - Puneți la loc ansamblul in instalație și deschideți sistemul de alimentare.

ÎNTREŢINERE:

1 - Control vizual.
2 - Curățarea sticlei (cu o carpa).

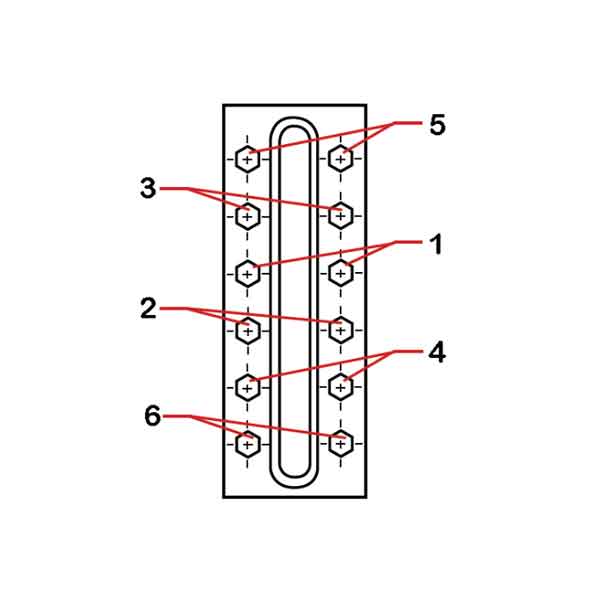

PLAN INDICATIV DE SRANGERE:

Respectați cuplul de strângere indicat pentru indicatorul de nivel.
Pentru indicatorul de nivel TMF, această valoare a cuplului este de 37 Nm.
