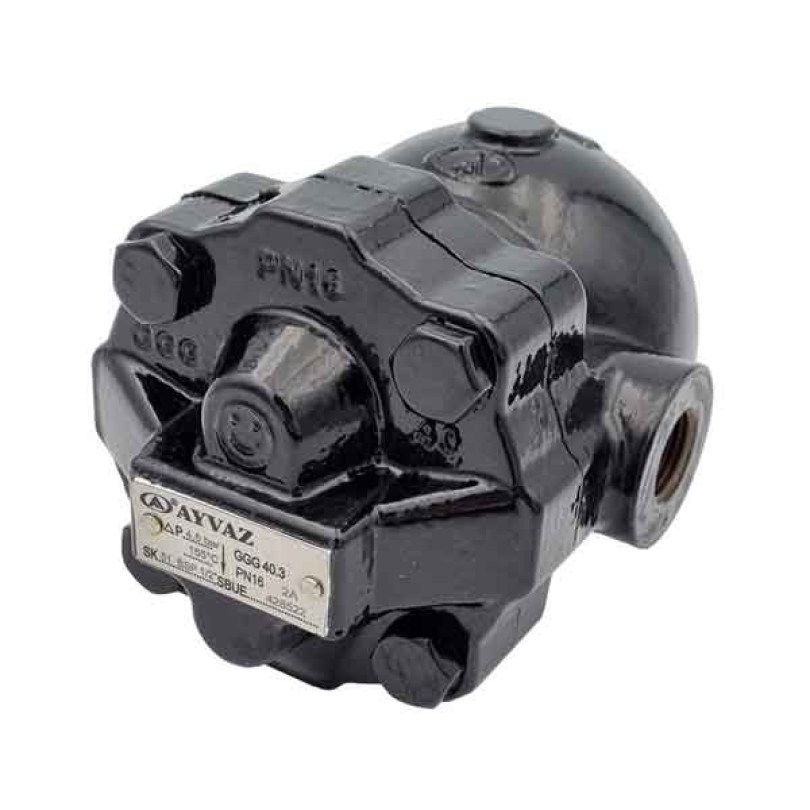

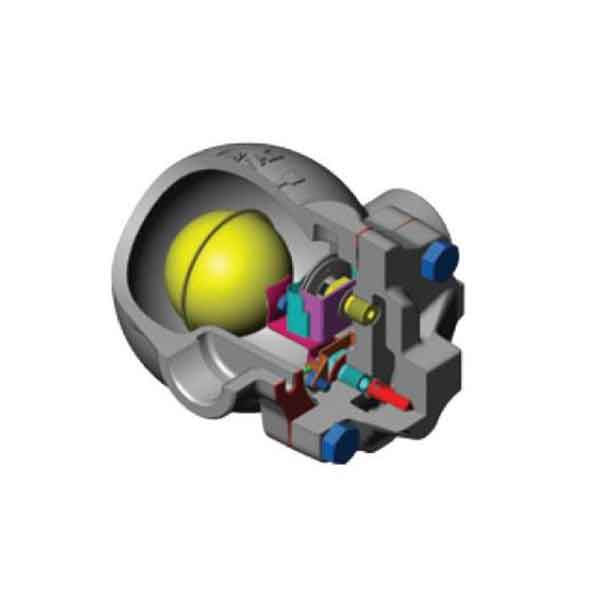

Oala de condens din fonta ductila cu flotor

DESCRIERE:

Această oală de condens (separator de abur) este capabilă să dreneze capacități mari de condens și este bine adaptată la schimbările de debit. Din acest motiv, este recomandată pentru drenarea în procese precum schimbătoare de căldură, autoclave, condensatoare în domeniul procesării chimice, alimente și medicamente. În mod standard, SK51 este echipată cu o capsulă termostatică pentru eliminarea aerului în faza de pornire. Trebuie instalată orizontal și sunt disponibile mai multe mecanisme în funcție de presiunea diferențială.

MODELE DISPONIBILE:

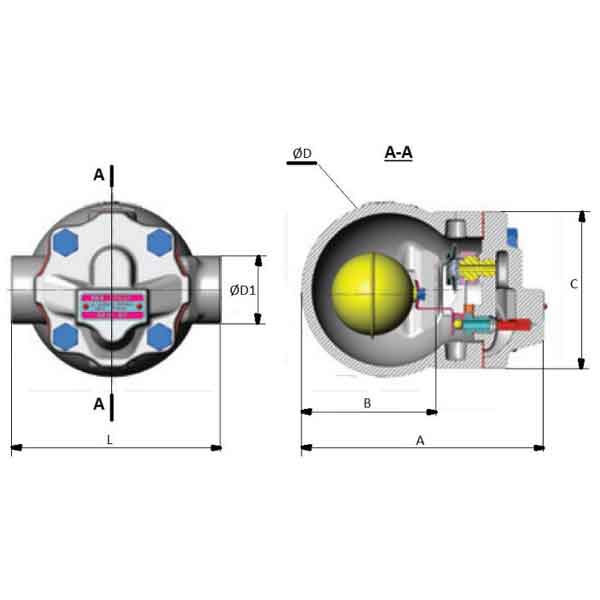

Conexiune cu filet BSP: G 1/2" - G 3/4" - G 1’’

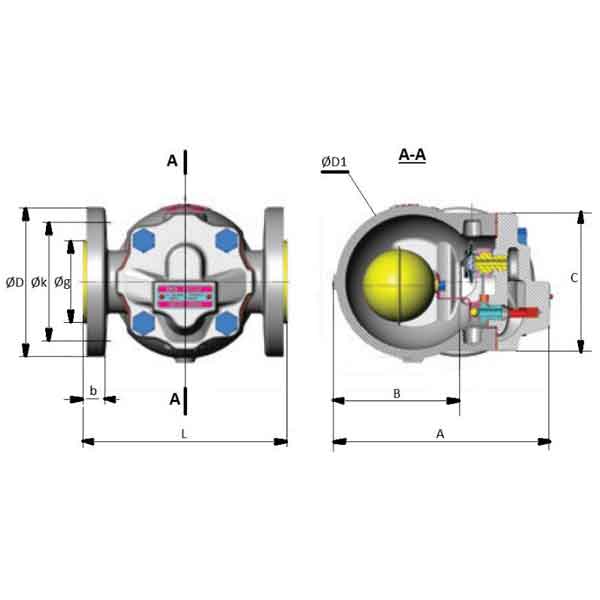

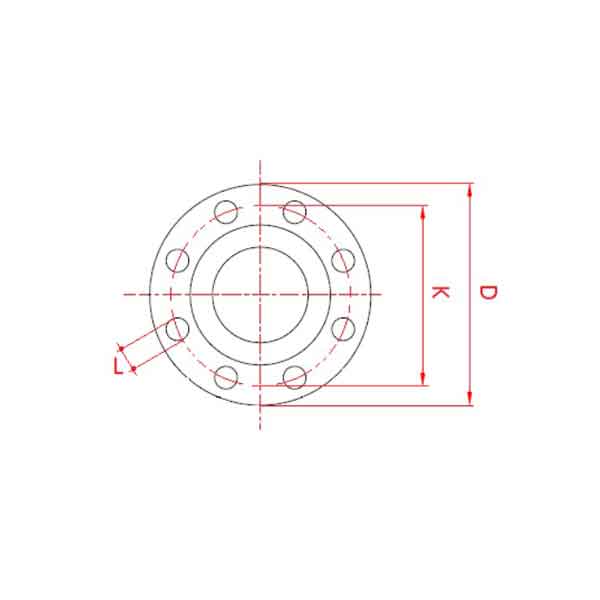

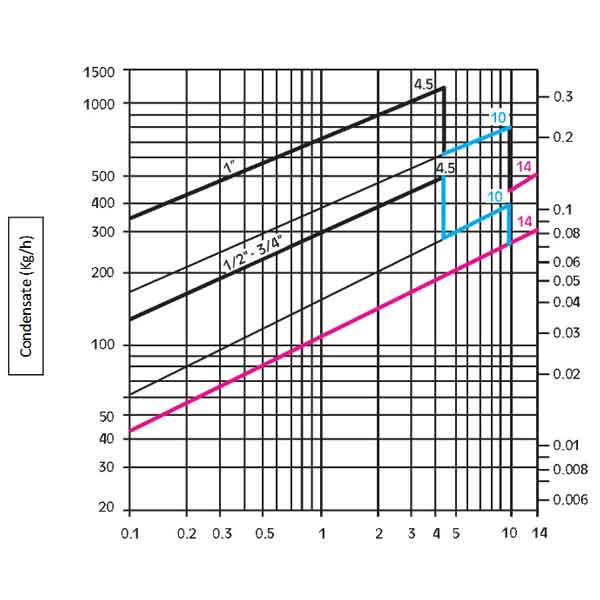

Conexiune cu flanșe PN16: DN15, DN20 până la DN25.
∆P 4,5 / 10 / 14 bar.

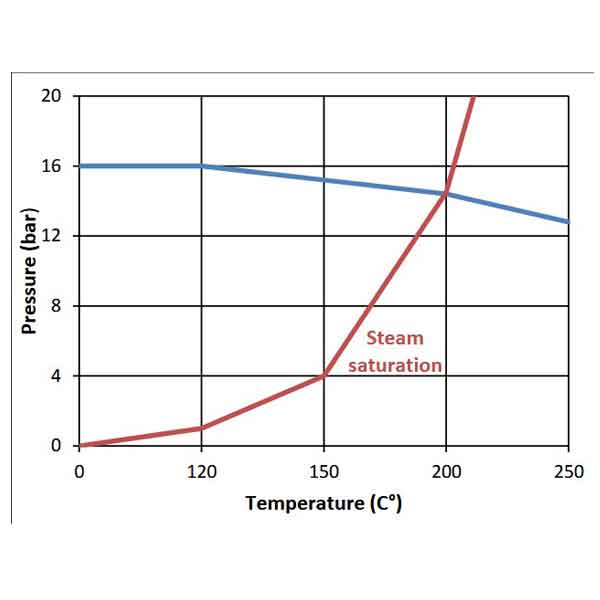

LIMITE DE UTILIZARE:

Presiune maximă admisă a fluidului: PS 16 Bar
Temperatură maximă admisă a fluidului TS: +0 °C / +250 °C
Utilizare pe abur saturat 14,5 bar / +200 °C

CONSTRUCȚIE:

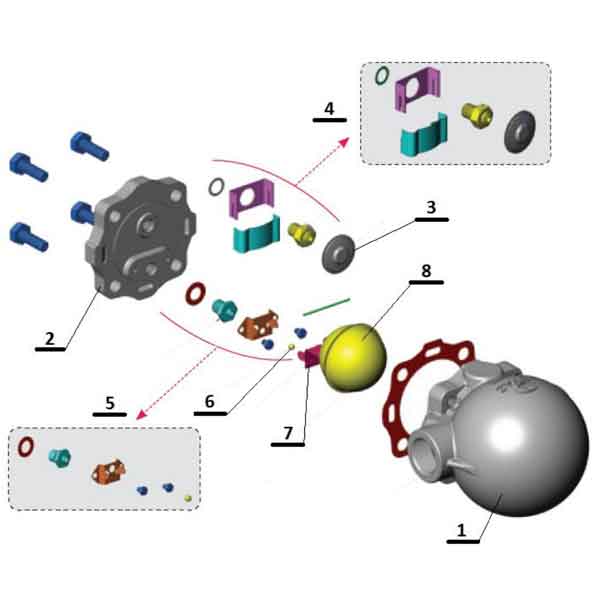

Nr. (vezi fig.4) / Articol / Material
1 / Corp / Fontă EN-GJS-400-18
2 / Capac / Fontă EN-GJS-400-18
3 / Capsulă termostatică / Oțel inoxidabil
4 / Scaun capsulă / Oțel inoxidabil 304
5 / Scaun plutitor / Oțel inoxidabil 304
6 / Bilă / Oțel inoxidabil 440 C
7 / Manetă plutitor / Oțel inoxidabil 304
8 / Plutitor / Oțel inoxidabil 304

INSTALARE:

Separatorul de abur SK51 trebuie instalat în punctul cel mai jos al conductei de scurgere. Ca standard, este livrat pentru instalare orizontală. În amonte de separator, se recomandă instalarea unui robinet de închidere și a unui filtru în Y, pentru a evita deteriorarea scaunului din cauza trecerii impurităților. În aval de separator, se conectează la bucla de condens sau la canalizare.

MONTARE:

La instalarea oalei de condens SK51 trebuie respectată poziția corectă pentru a permite funcționarea sifonului. Vă rugăm să respectați următoarele două direcții.
1 - SK51 trebuie instalat orizontal, respectând direcția săgeții ștanțate pe corp:
de la conducta de abur (în amonte) la placa de condens (în aval).
2 - În plus, săgeata înscrisă pe plăcuța de identificare trebuie să fie îndreptată spre sol.
3 - Înainte de a instala oala, închideți conducta și eliminați presiunea. Așteptați răcirea completă a conductei înainte de orice operare.
4 - Curățați cu atenție conducta din amonte.
5 - Înșurubați sifonul pe conductă după ce ați verificat direcția celor două săgeți.
6 - Pentru tipul cu flanșă, utilizați garnituri de flanșă adaptate pentru serviciul cu abur.

ÎNTREȚINERE:

Nu este necesar să demontați oala de condens de pe conductă pentru a continua întreținerea acesteia.

1 - Închideți robinetul din amonte.
2 - Goliți conducta din aval.
3 - Verificați dacă nu există presiune și temperatură în interiorul conductei.
4 - Deșurubați cele 4 șuruburi ale capacului (articolul 2).
5 - Verificați starea flotorului (articolul 8). Verificați, de asemenea, starea manetei și a scaunului (articolul 5). Curățați și/sau înlocuiți piesele deteriorate, dacă este necesar.
6 - Verificați starea capsulei (articolul 4). Înlocuiți-o, dacă este necesar, și curățați scaunul.
7 - Înlocuiți garnitura corpului și reasamblați capacul (articolul 2)

STANDARDE :
