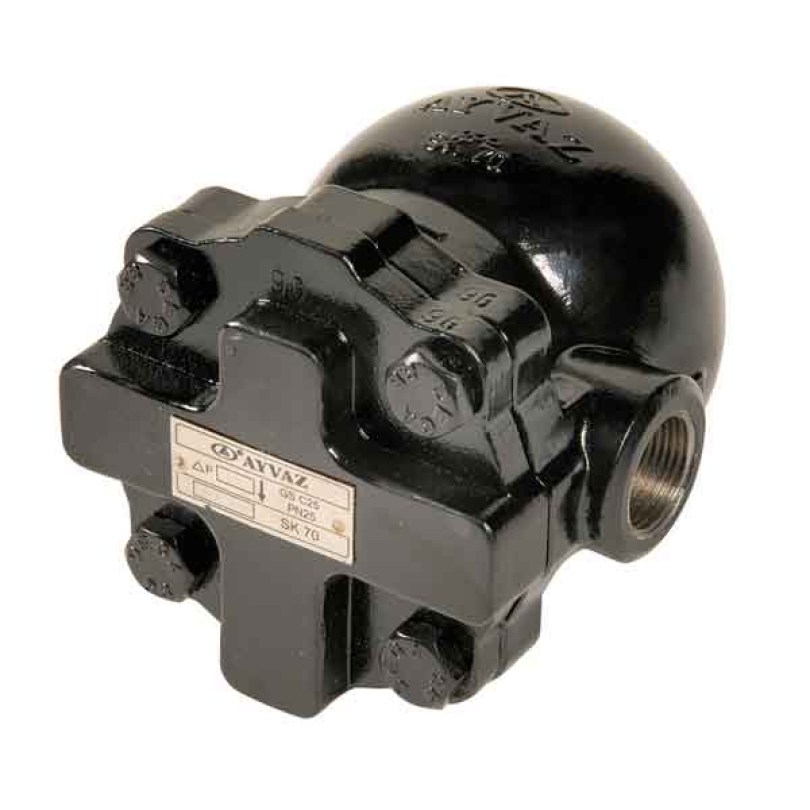

Oala de condens SK70 din fonta ductila cu flotor conexiune filet BSP

DESCRIERE:

Această oală de condens (separator de abur) cu flotor este dedicată drenării condensului din conductele de abur. Separatorul de condens are un tub ductil 25 de bari +0 °C / +250 °C Corp din oțel carbon cu conexiuni filetate BSP, cu dimensiuni standardizate față-față. Acest separator de abur este capabil să dreneze capacități mari de condens și este bine adaptat la schimbările de debit. Din acest motiv, este recomandat pentru drenarea în procese precum schimbătoare de căldură, autoclave, condensatoare în domeniul procesării chimice, alimentare și farmaceutice. În mod standard, SK70 este echipat cu o capsulă termostatică pentru eliminarea aerului în faza de pornire. Trebuie instalat orizontal și sunt disponibile mai multe mecanisme în funcție de presiunea diferențială.

MODELE DISPONIBILE:

Conexiune cu filet BSP: G 1/2" - G 3/4" - G 1’’
∆P 4,5 / 10 / 14 bar.

LIMITE DE UTILIZARE:

Presiune maximă admisă a fluidului: PS 26 Bar
Temperatură maximă admisă a fluidului TS: +0 °C / +250 °C
Utilizare pe abur saturat 20 bar / +210 °C

CONSTRUCȚIE:

Nr. (vezi fig.2) / Articol / Material
1 / Corp / Oțel carbon
2 / Capac / Oțel carbon
3 / Capsulă termostatică / Oțel inoxidabil
4 / Scaun capsulă / Oțel inoxidabil
5 / Scaun plutitor / Oțel inoxidabil
6 / Bilă / Oțel inoxidabil 440 C
7 / Manetă plutitor / Oțel inoxidabi
8 / Plutitor / Oțel inoxidabil

INSTALARE:

Separatorul de abur (oala de condens) trebuie instalat în punctul cel mai jos al conductei de scurgere. Ca standard, este livrat pentru instalare orizontală. În amonte de separator, se recomandă instalarea unui robinet de închidere și a unui filtru în Y, pentru a evita deteriorarea scaunului din cauza trecerii impurităților. În aval de separator, se conectează la bucla de condens sau la canalizare.

MONTARE:

La instalarea oalei de condens trebuie respectată poziția corectă pentru a permite funcționarea sifonului. Vă rugăm să respectați următoarele două instrucțuni.
1 - SK70 trebuie instalat orizontal, respectând direcția săgeții ștanțate pe corp:
de la conducta de abur (în amonte) la placa de condens (în aval).
2 - În plus, săgeata înscrisă pe plăcuța de identificare trebuie să fie îndreptată spre sol.
3 - Înainte de a instala oala, închideți conducta și eliminați presiunea. Așteptați răcirea completă a conductei înainte de orice operare.
4 - Curățați cu atenție conducta din amonte.
5 - Înșurubați sifonul pe conductă după ce ați verificat direcția celor două săgeți.

ÎNTREȚINERE:

Nu este necesar să demontați oala de condens de pe conductă pentru a continua întreținerea acesteia.

1 - Închideți robinetul din amonte.
2 - Goliți conducta din aval.
3 - Verificați dacă nu există presiune și temperatură în interiorul conductei.
4 - Deșurubați cele 4 șuruburi ale capacului (articolul 2).
5 - Verificați starea flotorului (articolul 8). Verificați, de asemenea, starea manetei și a scaunului (articolul 5). Curățați și/sau înlocuiți piesele deteriorate, dacă este necesar.
6 - Verificați starea capsulei (articolul 4). Înlocuiți-o, dacă este necesar, și curățați scaunul.
7 - Înlocuiți garnitura corpului și reasamblați capacul (articolul 2)

STANDARDE :
