Robinet cu ventil din otel inoxidabil, cu burduf din inox si garnitura PTFE, conexiune cu flanse

DESCRIERE:

Robinet cu ventil din oțel inoxidabil, cu flanșă în burduf PN16/40 pentru închiderea sau reglarea rețelei de fluide corozive, abur, hidrocarburi și fluid termic.
Burduf din oțel inoxidabil și garnitură PTFE.
Dispozitiv anti-intoarcere pentru a evita riscul de torsiune a burdufurilor
Disc parabolic cu garnitură elastică din PTFE pentru o etanșeitate perfectă.
Capotă și ambalaj înșurubat pentru o întreținere ușoară.
Supapă cu glob în conformitate cu regulamentul (CE) Nr. 1935/2004 la cerere.
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22.

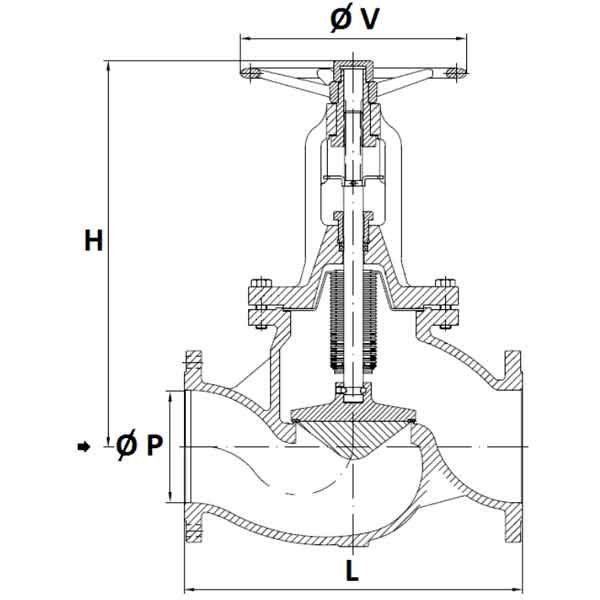

Dimensiune: DN15 până la DN100
Conexiune: Flanșă PN16/40 RF
Temperatura minima: -50°C
Temperatura maxima: +200°C
Presiune maximă: 40 bar până la DN50, 16 bar peste DN50

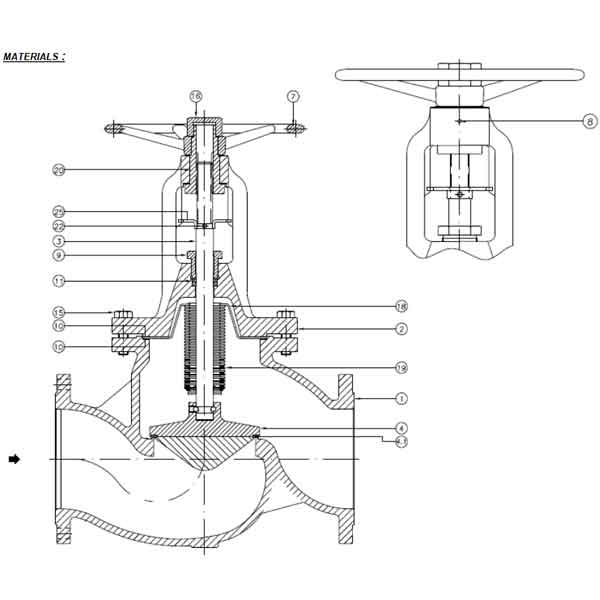

SPECIFICATII:

• Respectați direcția de curgere indicată de săgeată
• Tijă fără ridicare și roată de actionare manuală
• Capota cu șuruburi și pachet de presetupe

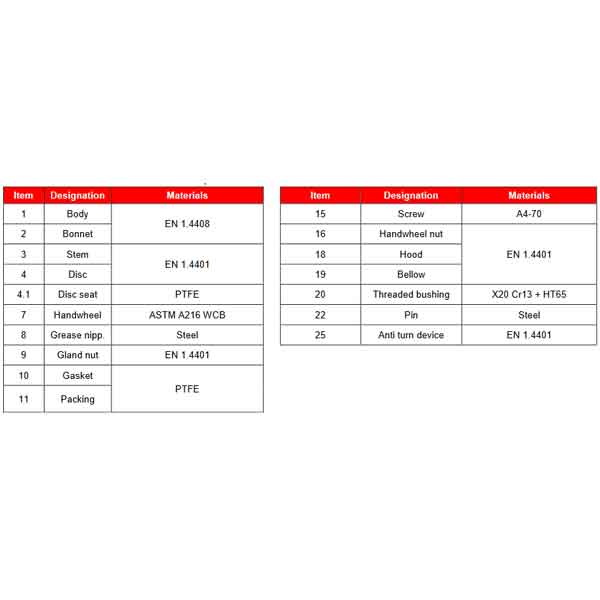

• Burduf din oțel inoxidabil
• Disc parabolic cu garnitură elastică din PTFE pentru o etanșeitate perfectă
• Dispozitiv anti-intoarcere pentru a evita riscul de torsiune a burdufurilor
• Flanse R.F. PN16/40

UTILIZARE:

• Fluide corozive, abur, hidrocarburi, fluid termic
• Temperatură minimă și maximă Ts: - 50°C până la + 200°C

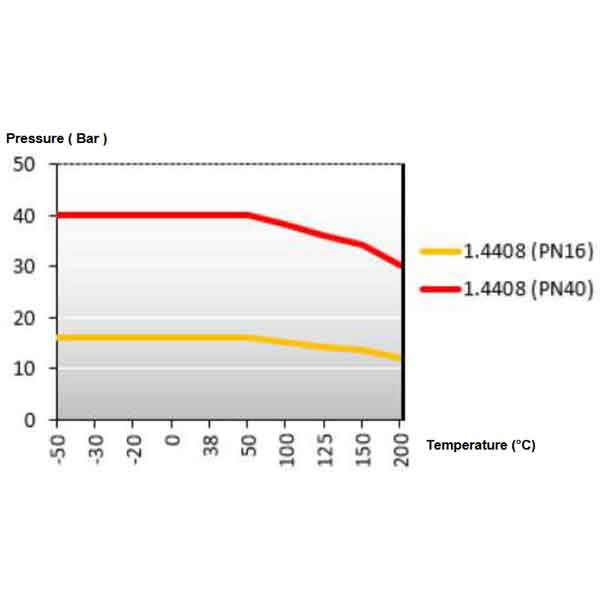

• Presiune maximă Ps: 40 bari până la DN50, 16 bari peste (vezi graficul de mai sus)
• Tine tija unsa

STANDARDE:

• Producător certificat ISO 9001:2015
• DIRECTIVA 2014/68/UE: Pentru lichide și gaze din Grupa 1
    o DN15-25 : Articolul 4, §3 (SEP), fără marcaj CE
    o DN32-100: Categoria de risc II, marcaj CE1035 sau CE0035
• Certificat 3.1 la cerere
• Proiectare conform DIN 3840
• Marcare conform EN 19
• Teste de presiune conform EN 12266-1, Rate A
• Lungime conform EN 558 seria 1 ( DIN 3202-1 F1 )
• Flanse R.F. conform EN 1092-1 PN16/40
• Proiectat în conformitate cu regulamentul (CE) N° 1935-2004 la cerere
• ATEX Group II Categoria 2 G/2Dc Zone 1 & 21 Zone 2 & 22 (marcaj opțional) conform directivei 2014/34/UE

INSTRUCTIUNI DE INSTALARE SI UTILIZARE:

Instructiuni instalare si utilizare robineti cu ventil si conexiune cu flansa
