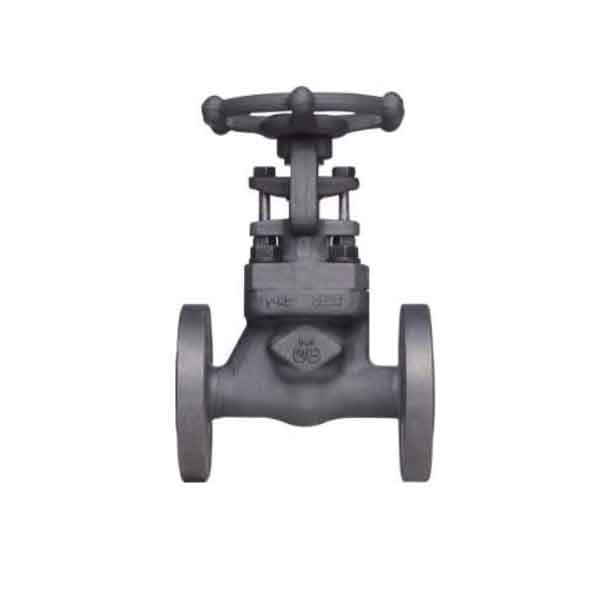

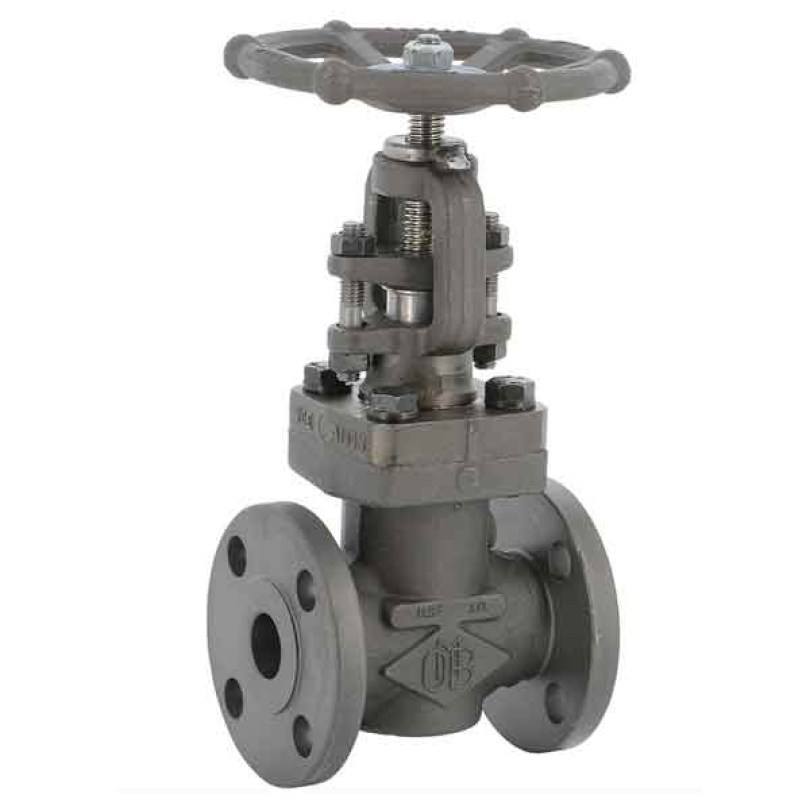

Robinet cu ventil din otel carbon forjat conexiune cu flansa clasa 150

DESCRIERE:

Robinet cu ventil din oțel carbon forjat TRIM5 cu flanșe cu corp integral Clasa 150 PN20 alezaj standard pentru industria petrolieră, abur, petrol și gaz și presiune înaltă.
Tijă rotativă în sus cu capotă înșurubată.
Garnitură din grafit și garnitură din oțel inoxidabil + grafit.
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22.

Dimensiune: DN15 până la DN50 (NPS 1/2" până la 2")
Conexiune: Flanse Clasa 150 PN20 RF
Temperatura minima: -29°C
Temperatura maxima: +425°C
Presiune maximă: 20 bar

SPECIFICATII:

• Respectați direcția de curgere (indicată de săgeată)
• Alezaj standard
• Flanse de corp integral
• Tijă rotativă ascendentă (OS&Y)
• Capotă cu șuruburi
• Pachet de presetupe cu șuruburi
• Oțel carbon forjat ASTM A105N
• Stellit complet ( Trim 5 )
• Flanse R.F. Clasa 150 (PN20)

UTILIZARE:

• Industria petrolieră, abur, înaltă presiune
• Temperatură minimă și maximă Ts: - 29°C până la + 425°C

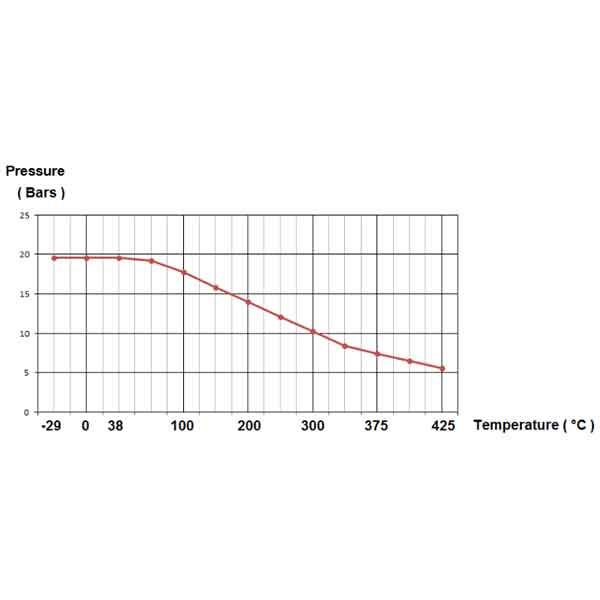

• Presiune maximă Ps: 20 bari (vezi graficul)

STANDARDE:

• Producător certificat ISO 9001 : 2015
• DIRECTIVA 2014/68/UE: Pentru lichide sau gaze din grupa 1
    o DN15-25 (NPS 1/2"-1"): Articolul 4, §3 (SEP), fără marcaj CE
    o DN40-50 (NPS 1"1/2-2") : Categoria de risc I, marcaj CE0036
• Certificat 3.1 la cerere
• Proiectare conform ISO 15761 și API 602 8th
• Teste de presiune conform API 598, tabel 6
• Robinete aprobate de principalele industrii petroliere ( certificate la cerere )
• ATEX Grupa II Categoria 2 GD T3 Zona 1 & 21 Zona 2 & 22 (marcaj opțional) conform directivei 2014/34/UE
• Flanse de corp integral R.F. conform ASME B16.05
• Lungime conform EN 558 seria 10 (ASME B16.10 Tabelul 1, Coloana 15)
• Materiale conform NACE MR 01-75

INSTRUCTIUNI DE INSTALARE SI UTILIZARE:

Instructiuni instalare si utilizare robineti cu ventil forjati
