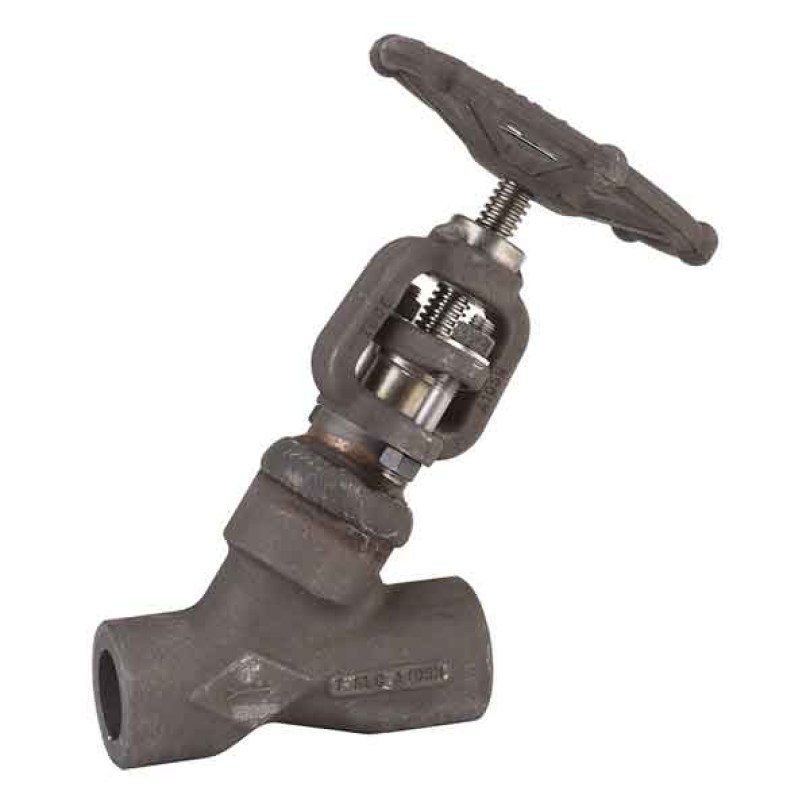

Robinet cu ventil din otel carbon forjat forma Y conexiune cu sudura clasa 1500

DESCRIERE:

Robinet cu ventil din oțel carbon forjat TRIM5 Clasa 1500 cu pas maxim pentru industria petrolieră, abur, petrol și gaz și înaltă presiune.
Tija ascendentă și rotativă (OS&Y) cu capotă sudată.
Etanseizare din grafit.
Compatibil cu atmosferă explozivă, ATEX Zone 1&21 și Zone 2&22

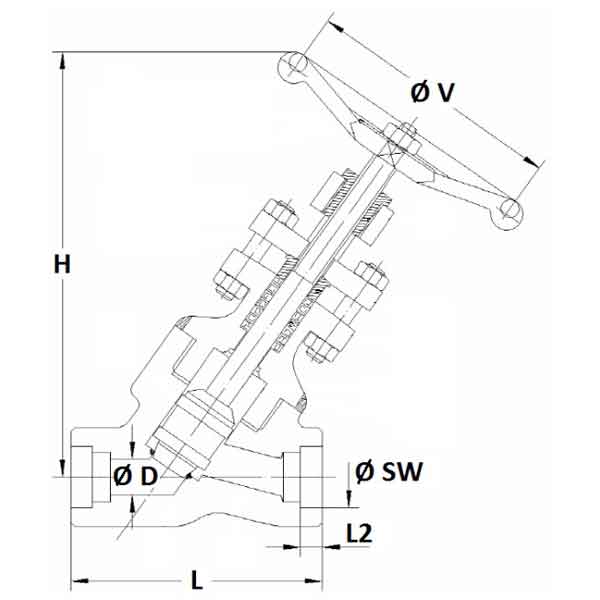

Dimensiune: DN15 până la DN50 (NPS 1/2" până la 2")
Conexiune: SW
Temperatura minima: -29°C
Temperatura maxima: +425°C
Presiune maximă: 255 bari (clasa 1500)

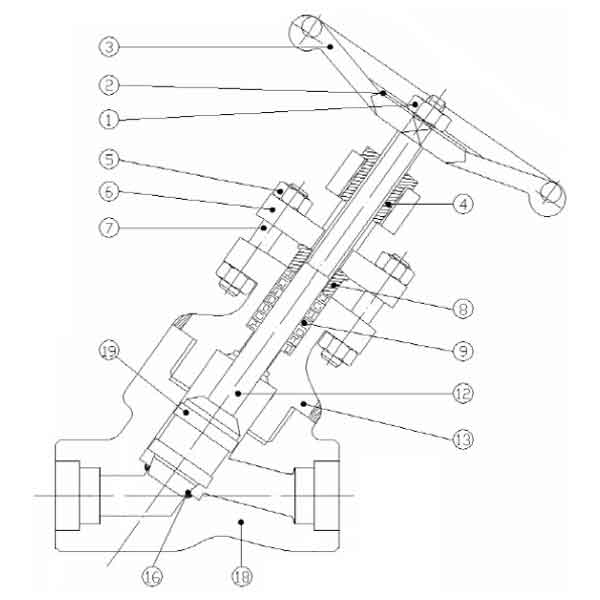

SPECIFICATII:

• Respectați direcția de curgere (indicată de săgeată)
• Alezaj complet
• Tulpină în creștere (OS&Y)
• Capota sudata
• Pachetul presetupe cu șuruburi

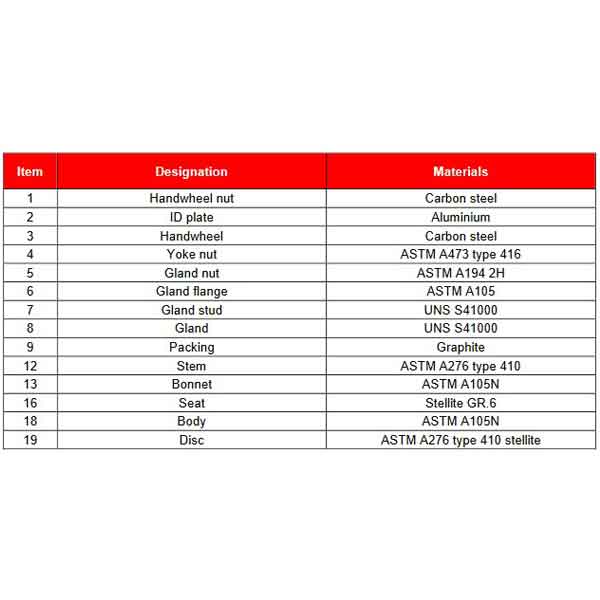

• Oțel carbon forjat A105N
• Stellit complet ( Trim 5 )
• Clasa 1500

UTILIZARE:

• Industria petrolieră, abur, înaltă presiune
• Temperatură minimă și maximă Ts: - 29°C până la + 425°C

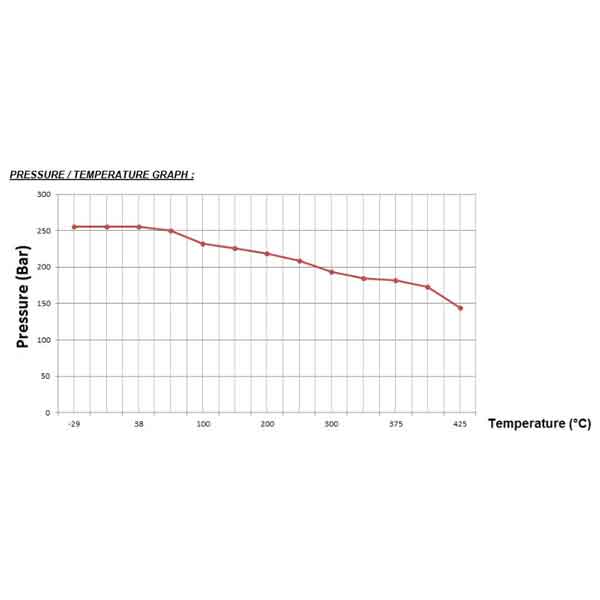

• Presiune maximă Ps: 255 bari (vezi graficul)

STANDARDE:

• Producător certificat ISO 9001 : 2015
• DIRECTIVA 2014/68/UE: Pentru lichide sau gaze din grupa 1
    o DN15-25 (NPS 1/2"-1"): Articolul 4, §3 (SEP), fără marcaj CE
    o DN40-50 (NPS 1"1/2-2") : Categoria de risc II, marcaj CE 0036
• Certificat 3.1 la cerere
• Proiectare conform ISO 15761 și API 602 8th
• Teste de presiune conform API 598, tabelul 6
• Supape aprobate de principalele industrii petroliere ( certificate la cerere )
• ATEX Group II Categoria 2 G/2D T3 Zone 1 & 21 Zone 2 & 22 (marcaj opțional) conform directivei 2014/34/UE
• S.W. se termina conform ASME B16.11 si ISO 15761

INSTRUCTIUNI DE INSTALARE SI UTILIZARE:

Instructiuni instalare si utilizare robineti cu ventil forjati
